Hochdruck- / Vakuum-Prozessverschraubungen

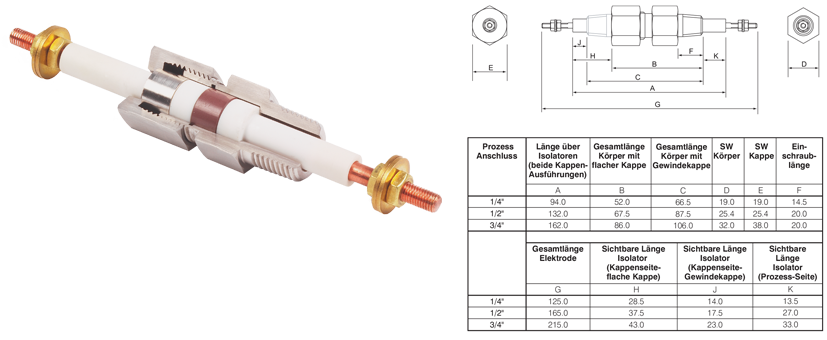

EF-Serie - Hochspannungs / -strom Elektrode
Die integrierte Elektrode ermöglicht es Hochspannung /
Hochstrom zur Versorgung von Leistungsheizern,
Elektromotoren und anderen Einheiten mit hohem Energiebedarf in abgeschlossene Prozessumgebungen, Vakuumhochöfen, Autoklaven und Reaktorkessel einzubringen.
Durchführungen mit Kupfer-Elektroden sind in drei Größen, für
Ströme von 40A, 100A und 200A bei maximal 2kV erhältlich.
Edelstahl-Elektroden sind für einen herabgesetzten
Strombereich verfügbar. Sie kommen häufig dann zum Einsatz,
wenn die Temperatur 380°C übersteigt.
Durchführungen mit Kupfer Elektrode besitzen Muttern und
Unterlegscheiben aus Messing. Für Elektroden aus Edelstahl
werden Muttern und Unterlegscheiben aus Edelstahl eingesetzt.
Elektroden-Durchführungen der EF- Serie werden zum direkten
Einbau vormontiert geliefert. Die Isolatoren bestehen aus
Tonerde.
Hochstrom zur Versorgung von Leistungsheizern,
Elektromotoren und anderen Einheiten mit hohem Energiebedarf in abgeschlossene Prozessumgebungen, Vakuumhochöfen, Autoklaven und Reaktorkessel einzubringen.
Durchführungen mit Kupfer-Elektroden sind in drei Größen, für
Ströme von 40A, 100A und 200A bei maximal 2kV erhältlich.
Edelstahl-Elektroden sind für einen herabgesetzten
Strombereich verfügbar. Sie kommen häufig dann zum Einsatz,
wenn die Temperatur 380°C übersteigt.
Durchführungen mit Kupfer Elektrode besitzen Muttern und
Unterlegscheiben aus Messing. Für Elektroden aus Edelstahl
werden Muttern und Unterlegscheiben aus Edelstahl eingesetzt.
Elektroden-Durchführungen der EF- Serie werden zum direkten
Einbau vormontiert geliefert. Die Isolatoren bestehen aus
Tonerde.
- Kupfer oder Edelstahl Elektroden
- Durchführungen in drei verschiedenen Baugrössen
- Einsatzbereich bei 2KV bis zu 200A
- Druckbereich: Vakuum bis 550bar*
- Temperaturbereich:
<-200°C - +380°C (Cu Elektrode)
<-200°C - +870°C (SS Elektrode)*- Körper (und ggf. Sitz) aus 316L. Schlitten und Kappe aus 303 oder 304, Isolatoren aus Tonerde
- Drei verschiedene Dichtungsmaterialien zur Auswahl
- Haltbar - Dichtungen austauschbar
- Elektroden in Durchführung vormontiert und einbaufertig festgezogen
- Durchführungen in großer Auswahl direkt Onlineshop
* abhängig von Dichtung und Baugröße der gewählten Durchführung - Durchführungen in drei verschiedenen Baugrössen
Baugröße, Richtdruckwerte1 und verfügbare Bohrungs-Ø für BSPT, BSPP und NPT Gewinde
| Baugröße | Größe 2 (1/4") | Größe 3 (1/2") | Größe 4 (3/4") | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dichtung | L | T | V | L | T | V | L | T | V | ||
| max. Spannung | 2Kv | 2Kv | 2Kv | ||||||||
| Elektrode Material | max. Stromstärke | Ø Elektrode (mm) | Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elektrodengröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann. |
||||||||
| Kupfer Edelstahl 316 Nickel |
40A 10A 15A |
3.2 | 600 | 350 | 550 | ||||||
| Kupfer Edelstahl 316 Nickel |
100A 15A 40A |
6.35 | 450 | 150 | 400 | ||||||
| Kupfer Edelstahl 316 Nickel |
200A 30A 80A |
12.7 | 200 | 150 | 150 | ||||||
- Die für die einzelnen Dichtungsarten angegebenen Richtdruckwerte gelten bei 20°C. Spectite®-Durchführungen von TC GmbH sind so konzipiert, dass sie die Elemente effizient abdichten und Bewegung unter Druck und Vakuum verhindern. Es ist gute Installationspraxis, die Elemente zusätzlich mechanisch zu sichern, wenn der Differenzdruck 50 % des Richtdruckwertes der Durchführung bei 20°C überschreitet. Bei einem Temperaturanstieg ist mit einer Verringerung des maximalen Richtdruckwertes zu rechnen. Der maximale Richtdruckwert (in bar) bei 20°C ist für jedes Dichtungsmaterial gemäß der Elementgröße1 angegeben. Diese Werte sind Richtwerte, die Eignung eines der hier beschriebenen Produkte für eine bestimmte Anwendung liegt ganz im Ermessen des Käufers, der dies für seine jeweilige Anwendung am besten beurteilen kann.
- Other types of process connection are available, see Feedthrough Sizes.
