Produkte

Messumformer

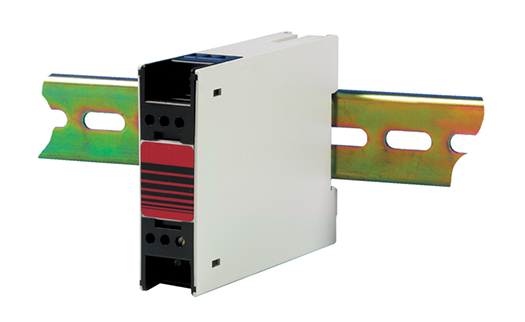

Messumformer zur Hutschienenmontage mit HART® Protokoll

  • HART-kompatibel
  • Lieferbar mit vorkonfektioniertem Eingang und Messbereich oder alternativ frei konfigurierbar
  • Temperaturlinearisiert
  • Zur Montage auf DIN Hutschiene
  • CE zertifiziert
Technische Daten:
HART-kompatibel
Min. Messspanne: Thermoelemente 50ºC, Pt-100 25ºC
Temperaturlinear
Stromversorgung: 10-40V DC
Zulässige Umgebungstemperatur: -40ºC/+85ºC
Vergleichsstellendrift: 0,01ºC/ºC maximal
Einfluss der Messleitung: 0,001ºC/Ohm
Fühlerbruch: Messbereichsüberschreitung maximal 35mA
Hilfsenergieeinfluss: ±0,001%/V
Störfestigkeit (RFI): <1%
Abmessungen: 79mm hoch x 22,5mm breit x 99mm tief
Tabelle Eingang / Bereich


Eingang
Bereich °C
Minimale Spanne °C

Thermoelemente
K
-200... 1370 50

J
-150... 1200 50

L
-150... 900 50

T
-200... 400 50

U
-100... 600 50

E
-270... 1000 50

S
0... 1765 250

R
0... 1765 250
  B 0... 1820 600
  C 0... 2300 150
  D 0... 2300 150
  N 0... 1300 50

RTD Pt100 -200... 850
25

  Pt500 -200... 850 25
  Pt1000 -200... 850 25
  Ni100 -60... 250 25
  Ni500 -60... 250 25
  Ni1000 -60... 250 25
  Cu10 -200... 250 25
  Cu100 -200... 250 25
  mV 0... 1000 10
  Ohm 0... 10000
100
